关键词:气动碟阀,气动通风碟阀,圆口气动通风碟阀
|
|
摘要：气动通风蝶阀执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式（弹簧复位）,齿轮传动,安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式.
1,齿轮式双活塞,输出力矩大,体积小.
2,气缸选用铝金材料,重量轻,外形美观.
3,可在顶部,底部安装手动操作机构.
4,齿条式连接可调节开启角度,额定流量.
5,执行器可选带电讯号反馈指示及各类附件以实现自动化操作.
6,IS05211标准连接为产品的安装更换提供了方便.
7,两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围.确保与阀门的同步精度. |
|
|

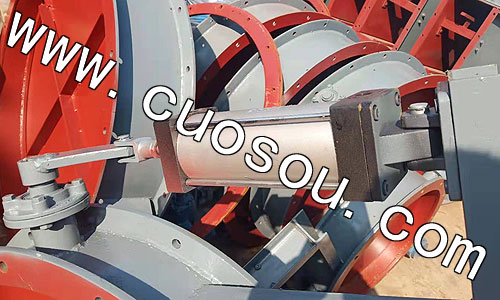

气动碟阀气缸和支架连接处。

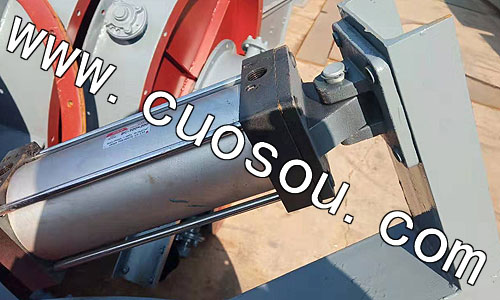

气动通风碟阀气缸和阀体连接处。

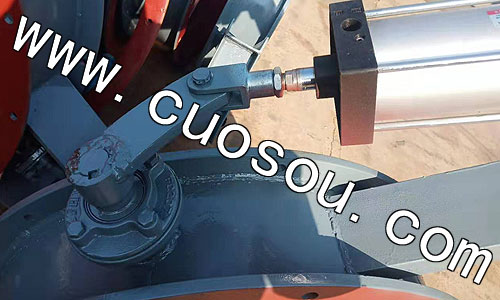

圆口气动通风碟阀气缸和阀体和支架连接。

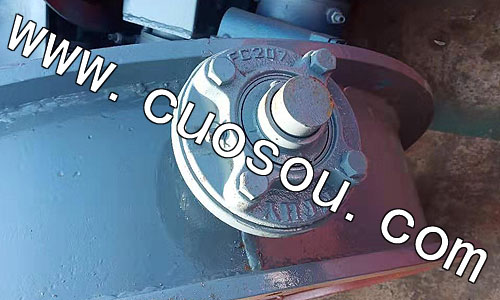

气动碟阀轴承。

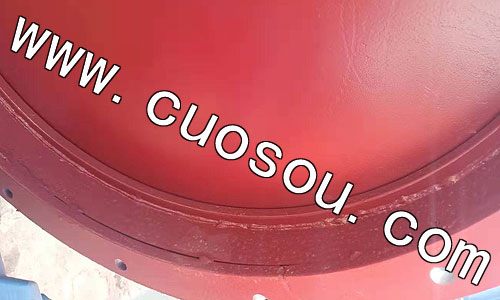

气动通风碟阀阀板和密封。

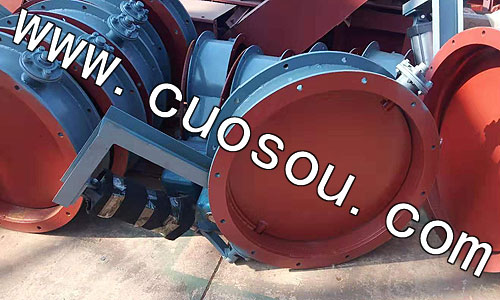

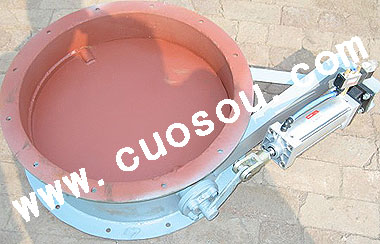

圆口气动通风碟阀整机。

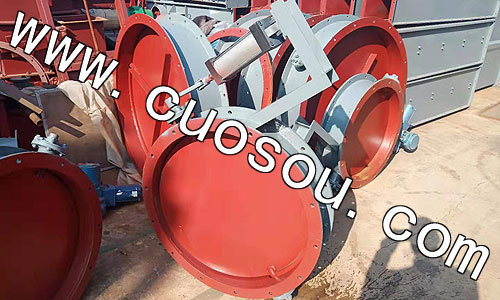

气动碟阀,气动通风碟阀,圆口气动通风碟阀整机。
气动通风蝶阀用途及特点
气动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动.其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业,冶金,环保等管道作通风调节介质流量之用.
气动通风蝶阀主要特点为：
1,设计新颖,合理,结构独特,重量轻,启闭迅速.
2,操力矩小,操作方便,省力灵巧.
3,采用适应的材料以满足低,中,高不同介质温度其及腐蚀性介质等.
气动通风蝶阀采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动通风蝶阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀,双电控电磁阀,限位开关回讯器.
调节型附件：电气定位器,气动定位器,电气转换器.
气源处理附件：空气过滤减压阀,气源处理三联件.
手动机构：HVSD手操机构
|
|
气动碟阀,气动通风碟阀,圆口气动通风碟阀祥细参数表
| 公称通径 |
DN（mm） |
50～2000 |
|
|
| 公称压力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
| 试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
| 密封试验 |
≤1.5%泄漏量 |
|
|
|
| 适用介质 |
煤气、含尘气体、烟道气等。 |
|
|
|
| 适用温度 |
气传动、电传动。 |
|
|
|
|
