关键词:涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀
|
|
摘要：涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀采用钢板焊接制造.阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小.蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象.本阀可配备多种驱动装置,如手动装置,蜗轮传动装置,气动装置,电动装置.通风蝶阀广泛用于治金,师化,电力,建材,矿山等工业管线,对介质气体气控制或调节作用.涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀是采用杠杆式开关方式,关闭蝶阀时,主轴和杠杆用锥销固定,并绕阀轴逆时针旋转.杠杆通过带孔的销钉驱动蝶板,蝶板由压缩弹簧推动以将其固定到杠杆上.在支点处,它随着主轴杆的旋转而旋转.当蝶板的上边缘与阀体的密封面完全接触时,便可以实现密封,开放过程恰恰相反. |
|
|
涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀

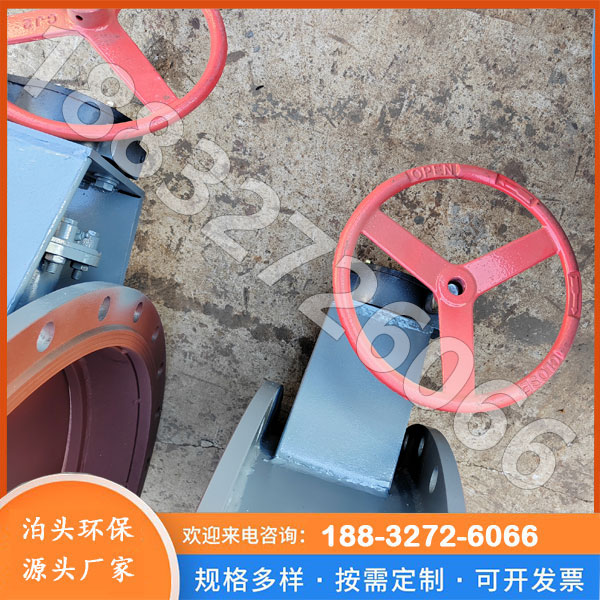

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀手轮

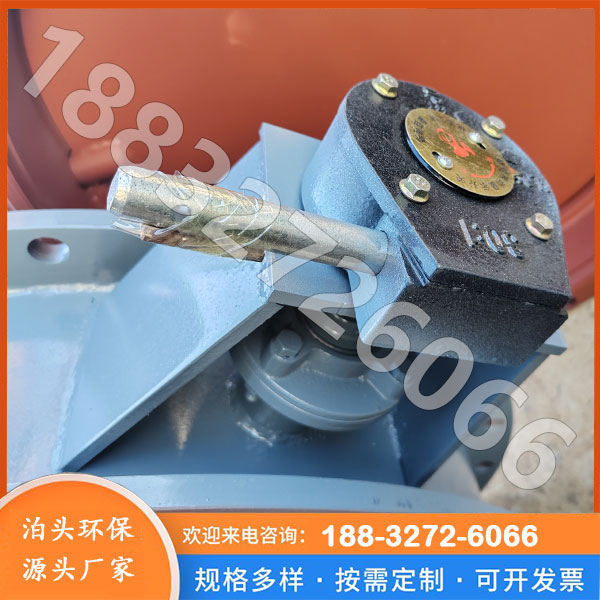

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀涡轮

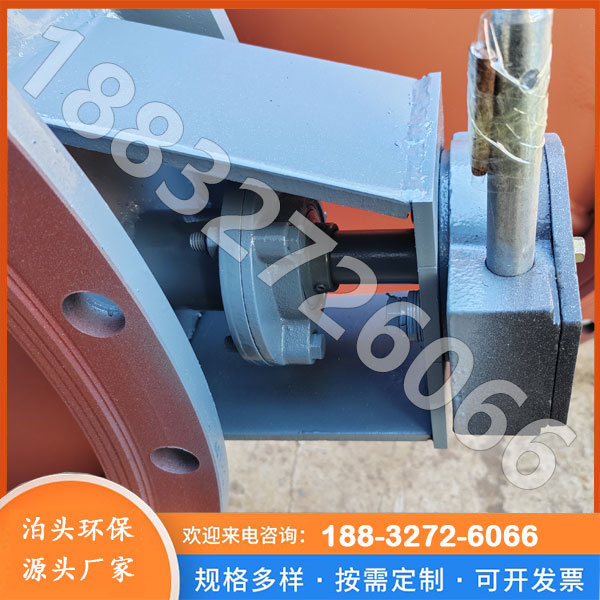

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀头部轴承

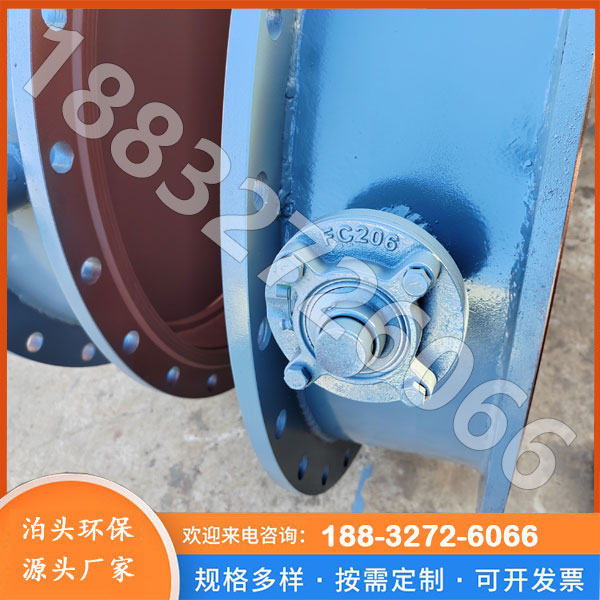

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀尾部轴承

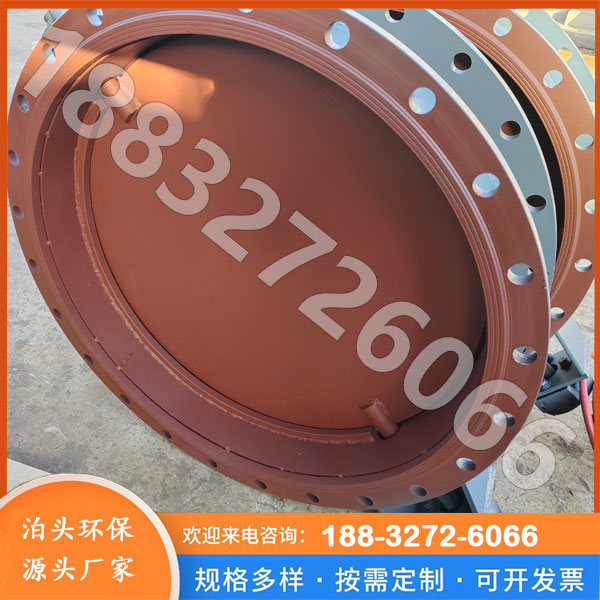

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀阀体

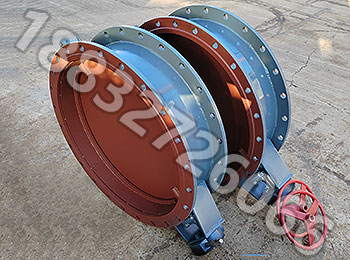

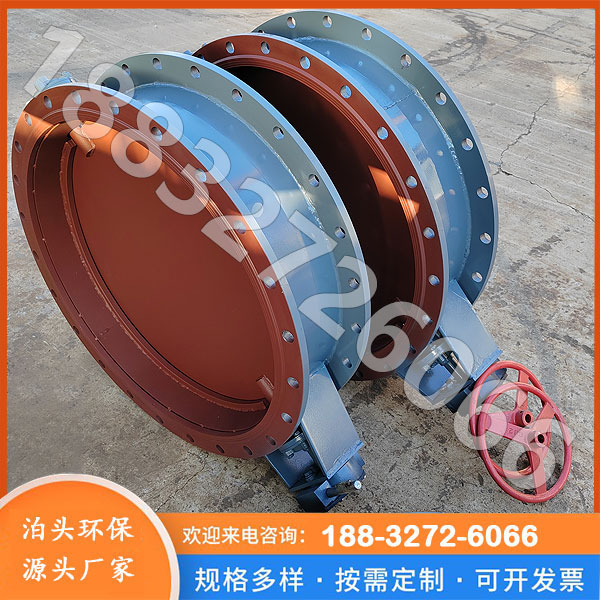

涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀整机
涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀在打开和关闭过程中,密封副之间的相对滑动较小,并且相对磨损减小.在关闭状态下,它是一种轴向压力密封,改变了传统的外力挤压密封.在连杆助力器中,由于空气源的压力,活塞向右移动,带有动力臂的活塞杆在盒子中滑动,连杆使摇杆顺时针旋转以输出扭矩.
涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀是采用杠杆式开关方式,关闭蝶阀时,主轴和杠杆用锥销固定,并绕阀轴逆时针旋转.杠杆通过带孔的销钉驱动蝶板,蝶板由压缩弹簧推动以将其固定到杠杆上.在支点处,它随着主轴杆的旋转而旋转.当蝶板的上边缘与阀体的密封面完全接触时,便可以实现密封,开放过程恰恰相反.
1.涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑,重量轻,便于安装,流阻小,流通量大,避免高温膨胀的影响,操作轻便
2.涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀内无连杆,螺栓等,工作可靠,使用寿命长.可以多工位安装,不受介质流向影响
涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀用途：通风蝶阀是一种非密闭型蝶阀,广泛适用于建材,冶金,矿山,电力等生产过程种介质温度≤800℃-公称压力为0.1Mpa的管道上,用以连通,启闭或调节介质量. |
|
涡轮通风蝶阀,蜗轮通风蝶阀,大小手动涡轮通风蝶阀祥细参数表
DN |
法兰外径 |
螺栓分度圆 |
L |
L1 |
L2 |
n-Фd |
法兰厚度 |
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
800 |
920 |
880 |
200 |
1350 |
490 |
16-18 |
12 |
900 |
1040 |
990 |
200 |
1450 |
540 |
16-18 |
14 |
1000 |
1140 |
1090 |
220 |
1550 |
590 |
20-18 |
14 |
1100 |
1240 |
1190 |
220 |
1800 |
640 |
20-18 |
14 |
1200 |
1340 |
1290 |
240 |
1900 |
690 |
20-18 |
14 |
1300 |
1440 |
1390 |
240 |
2020 |
760 |
20-18 |
16 |
1400 |
1540 |
1490 |
260 |
2120 |
810 |
24-18 |
16 |
1500 |
1640 |
1590 |
260 |
2220 |
860 |
24-18 |
16 |
1600 |
1740 |
1690 |
280 |
2390 |
980 |
24-18 |
16 |
1700 |
1840 |
1790 |
280 |
2590 |
1030 |
28-22 |
16 |
1800 |
1940 |
1890 |
300 |
2709 |
1096 |
28-22 |
16 |
1900 |
2040 |
1990 |
300 |
2826 |
1146 |
32-22 |
16 |
2000 |
2150 |
2090 |
320 |
2926 |
1196 |
32-26 |
16 |
2200 |
2360 |
2300 |
340 |
3126 |
1296 |
36-26 |
16 |
2400 |
2560 |
2500 |
360 |
3326 |
1396 |
36-26 |
18 |
2600 |
2760 |
2700 |
380 |
3526 |
1496 |
40-26 |
18 |
2800 |
2960 |
2900 |
400 |
3726 |
1596 |
40-26 |
18 |
3000 |
3190 |
3110 |
400 |
4098 |
1698 |
44-30 |
18 |
3200 |
3390 |
3310 |
440 |
4338 |
1798 |
44-30 |
20 |
3400 |
3590 |
3510 |
440 |
4578 |
1898 |
48-30 |
20 |
3600 |
3790 |
3710 |
480 |
4780 |
1998 |
48-30 |
20 |
3800 |
4000 |
3910 |
480 |
5000 |
2098 |
52-30 |
22 |
4000 |
4210 |
4120 |
520 |
5200 |
2210 |
52-30 |
22 |
|
