摘要：压力释放阀,真空压力释放阀,压力真空释放阀是用于火力发电,建材,冶金,化工等行业的粉粒体贮仓顶部所用的保护装置.在充气排气和不正常的温度变化时,保护贮仓不受过量的正压和负压影响.
真空压力释放阀布置于储灰库顶部,在灰库进气,排气超压和不正常的压力变化时,保护储灰库不受过量的正压和负压的影响.当灰库背压过高或负压过高时能及时释放压力,调整干灰库的工作压力在正常范围之内,使灰库不承受过高的正压或负压,从而保证灰库安全,是灰库系统中不可缺少的重要设备.压力释放阀,真空压力释放阀,压力真空释放阀由阀盖,阀体,档圈,活动弹簧环,真空环,隔膜垫片,阀座,柱销,连接法兰和反法兰,短节组成,使用正负压释放灵敏且不喷灰,符合环保要求. |
|
|
压力释放阀,真空压力释放阀,压力真空释放阀
压力释放阀,真空压力释放阀,压力真空释放阀加工中
压力释放阀,真空压力释放阀,压力真空释放阀上盖

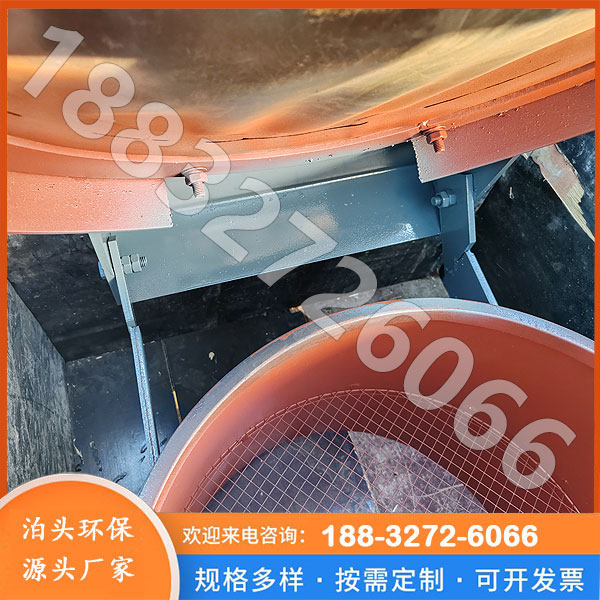

压力释放阀,真空压力释放阀,压力真空释放阀连接方式

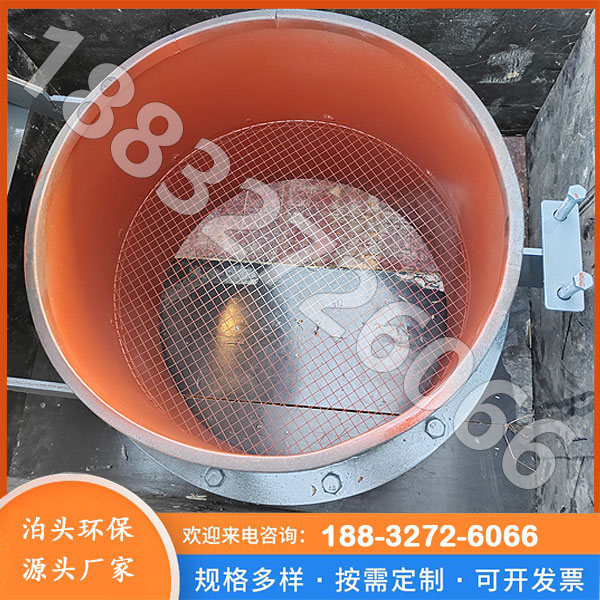

压力释放阀,真空压力释放阀,压力真空释放阀阀体

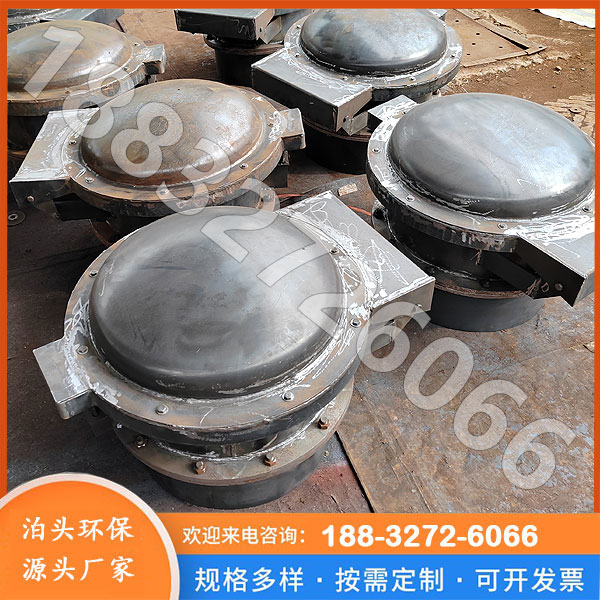

压力释放阀,真空压力释放阀,压力真空释放阀半成品

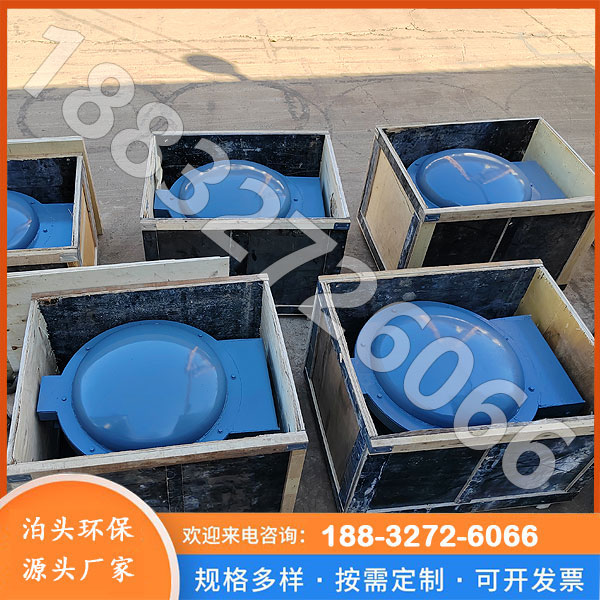

压力释放阀,真空压力释放阀,压力真空释放阀成品
压力释放阀布置于储灰库,石灰石粉仓,粮仓等密闭型料仓,当料仓内压力不正常时,自动调节仓内压力,保护料仓不受过高或过低的压力影响.
压力释放阀,真空压力释放阀,压力真空释放阀工作原理
1,压力释放阀,真空压力释放阀,压力真空释放阀阀体静止位置(密封)时,当粉仓或灰库内压力维持在阀选定的压力值内时,挡环和阀盖保持静止位置,处于密封状态.
2,压力释放阀,真空压力释放阀,压力真空释放阀阀体压力释放时,当粉仓或灰库内压力增长到阀选定的压力值时,仓内压力克服挡环弹簧压力,释放压力；当仓内压力大到克服阀盖重量,会将阀盖从阀座上举起,同时压力释放,直至粉仓或灰库内压力降到与阀所选定的压力值相同时,挡圈弹簧和阀盖回到正常位置.
3,压力释放阀,真空压力释放阀,压力真空释放阀阀体真空释放时,当粉仓或灰库内压力低于大气压时,在粉仓或灰库内产生真空,当真空值降到与阀选定的真空值时,由于大气压作用到真空环和隔膜上,推动真空环隔膜到浮动位置,此时空气进入粉仓或灰库内,直到其内部真空值小于选定值时,真空环回到正常位置.
压力释放阀,真空压力释放阀,压力真空释放阀主要特点
1,压力释放阀,真空压力释放阀,压力真空释放阀采用行业标准大通径气口(308,508mm),排气口上盖采用Q235材质,重量经过计算对压力变化反应灵敏.
2,压力释放阀,真空压力释放阀,压力真空释放阀采用碳钢结构,耐腐蚀,耐老化.
3,压力释放阀,真空压力释放阀,压力真空释放阀结构简单,正常工作中无维修工作量.
4,压力释放阀,真空压力释放阀,压力真空释放阀动作灵活可靠,利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠.
5,压力释放阀,真空压力释放阀,压力真空释放阀安装方便.将真空压力释放阀法兰与灰库库顶预留法兰对接后用螺栓联接即可,无需任何支架.
压力释放阀,真空压力释放阀,压力真空释放阀安装方法
方法1,将压力真空释放阀法兰与灰库库顶预留法兰对接后用螺栓联接即可,无需任何支架.
方法2,将压力真空释放阀下部短接直接焊接在灰库库顶预留孔上即可,无需任何支架.
方法3,针对水泥库时,将压力真空释放阀直接放置在灰库库顶预留孔上密封即可,无需任何支架. |
|
压力释放阀,真空压力释放阀,压力真空释放阀祥细参数表
入口尺寸
(mm) |
标准透气值(Pa) |
最大透气值(Pa) |
使用温度
(℃) |
重量
(kg) |
压力 |
真空 |
压力 |
真空 |
508 |
769 |
220 |
2636 |
880 |
≤80 |
106 |
|

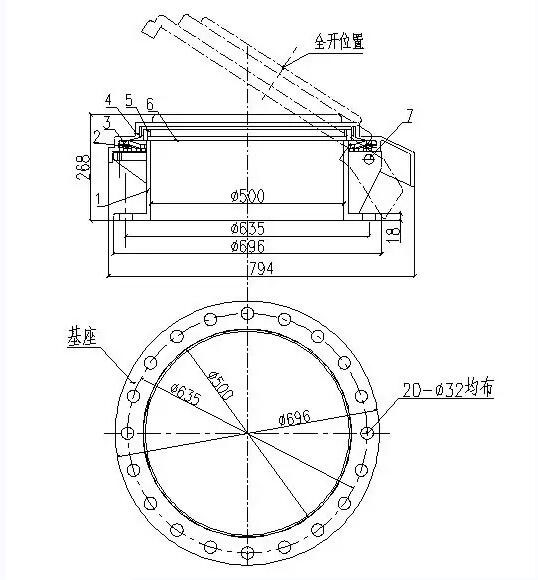

浏览关于:压力释放阀,真空压力释放阀,压力真空释放阀安装尺寸图相关内容 |
|
|
|
| |
|
