关键词:气动插板阀,气动圆型插板阀,气动圆形手动插板阀
|
|
摘要：1,气动插板阀的壳体试验和密封试验介质为水(含防腐剂),煤油或粘度不大于水的其他适宜液体.
2,气动插板阀密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定.
3,气动插板阀密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验.
4,气动插板阀插板阀清洁度要求按JB/T7748的规定.
5,气动插板阀静压寿命试验.
6,气动插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定. |
|
|
气动插板阀整机。
气动插板阀气缸。
方口气动插板阀丝杆和阀体连接处。
气动插板阀阀杆连接处。
气动插板阀石棉密封。
气动插板阀密封处。
气动插板阀阀体。

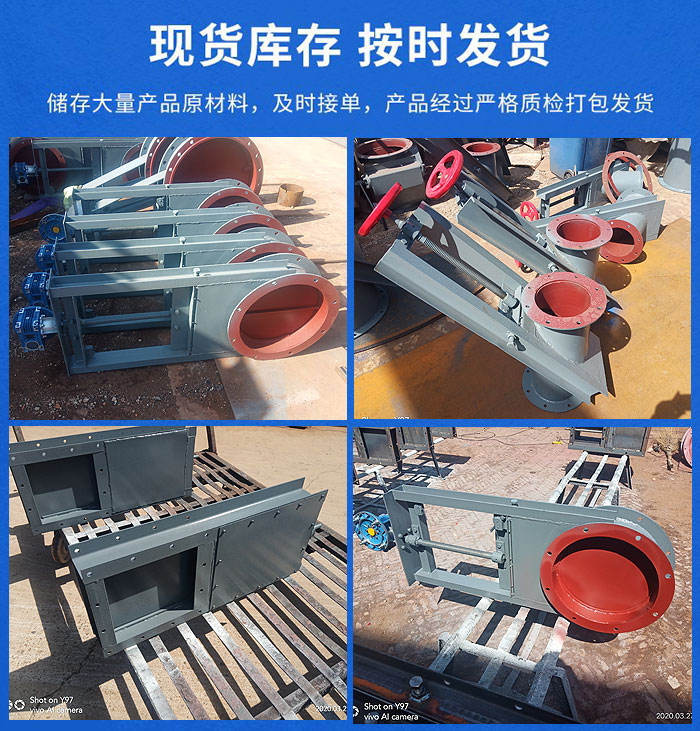

气动插板阀现货.
型号
（Model） |
A |
B |
C |
H |
开
（Open） |
关
(Close) |
工作温度
（Work temperature） |
N-φ |
公称压力（mpa）
(Nominal pressure) |
200型 |
290 |
250 |
200 |
170 |
950 |
750 |
≤300℃ |
φ13×8 |
0.6 |
220型 |
310 |
270 |
220 |
170 |
1010 |
790 |
φ13×8 |
240型 |
330 |
290 |
240 |
170 |
1070 |
830 |
φ15×8 |
260型 |
350 |
310 |
260 |
170 |
1130 |
870 |
φ15×8 |
280型 |
380 |
330 |
280 |
170 |
1190 |
910 |
φ17×8 |
300型 |
400 |
350 |
300 |
170 |
1250 |
950 |
φ17×8 |
320型 |
420 |
370 |
320 |
170 |
1310 |
990 |
φ17×8 |
340型 |
440 |
390 |
340 |
170 |
1370 |
1030 |
φ17×8 |
400型 |
500 |
450 |
400 |
170 |
1480 |
1080 |
φ17×8 |
440型 |
540 |
490 |
440 |
200 |
1600 |
1160 |
φ17×8 |
500型 |
660 |
610 |
500 |
200 |
1850 |
1350 |
φ17×16 |
600型 |
730 |
680 |
600 |
250 |
2350 |
1750 |
φ17×16 |
|
|
